Раскрытие тайны литья пластиковых лопаток вентилятора под давлением

Пластиковая лопасть вентилятора для литья под давлениемСпециально разработаны для изготовления лопаток вентиляторов и состоят из двух важных частей: полости и сердечника. Эти две части совместно формируют необходимую геометрию лопатки вентилятора. В этой статье подробно рассматриваются конструкция, процесс производства, выбор материала и применение литьевых форм для литья пластиковых лопаток вентиляторов в различных отраслях промышленности, что поможет читателям лучше понять процесс литья пластиковых лопаток вентиляторов под давлением.

1/Множественные применения литьевых форм для пластиковых лопастей вентилятора

Различные виды лопастей вентилятора, включая лопасти специальной формы и обычно доступные стандартные формы, могут быть изготовлены с использованиемлитьевая форма для пластиковых лопастей вентилятора. Их можно классифицировать следующим образом:

1.1 Пресс-форма для литья пластиковых лопаток вентилятора для осевого вентилятора

Пластиковые литьевые формы для лопаток вентиляторов обычно проектируются с несколькими изогнутыми лопатками, окружающими центральную ступицу, что особенно актуально для производства осевых вентиляторов. Направление воздушного потока в этом типе вентилятора параллельно оси вращения, что позволяет эффективно контролировать скорость ветра и создавать вихревые потоки. В системах охлаждения некоторых механических систем и медицинского оборудования формы для осевых вентиляторов благодаря продуманной конструкции могут значительно повысить эффективность охлаждения, позволяя создавать мощные устройства для создания воздушного потока, тем самым экономя энергию и обеспечивая эффективное рассеивание тепла.

1.2 Пластиковая литьевая форма для лопаток центробежного вентилятора

Центробежные вентиляторы могут быть изготовлены методом литья под давлением пластиковых лопаток. При этом используются изогнутые формы лопастей, создающие поток воздуха, перпендикулярный осевой линии центробежной силы, что повышает их давление. Такая форма оптимизирует механизм вращения и повышает общую эффективность, придавая лопастям центробежных вентиляторов аэродинамическую форму, что делает их широко используемыми в различных промышленных и бытовых целях.

1.3 Пресс-форма для литья пластиковых лопаток для поперечно-проточного вентилятора

Пластиковые литьевые формы для лопастей вентиляторов позволяют производить диаметральные вентиляторы, также известные как тангенциальные вентиляторы. Эти вентиляторы создают воздушный поток через узкие отверстия, перпендикулярные оси вращения. Конструкция лопастей диаметральных вентиляторов особенно важна, поскольку влияет на направление, скорость и давление воздушного потока. Регулируя кривизну и угол наклона лопастей, можно оптимизировать организацию воздушного потока и производительность вентилятора, делая изделие более подходящим для реальных условий эксплуатации.

2/Процесс изготовления литьевой формы для пластиковых лопастей вентилятора

2.1 Технологии резки, шлифования и электроэрозионной обработки

Распространенные методы обработки, используемые влитьевая форма для пластиковых лопастей вентилятора производство включает в себя:

Электроэрозионная проволочная обработка: подходит для высокоточной контурной обработки, способна обрабатывать сложные формы.

Электроэрозионная обработка (ЭЭО): используется для создания сложных полостей, обеспечивая идеальную прорисовку мельчайших деталей.

Шлифовка поверхности: обеспечивает плоскостность сердцевины формы, позволяя каждой контактной поверхности достичь оптимальной герметизации.

Фрезерная обработка с ЧПУ: используется для черновой и получистовой обработки, повышая общую эффективность производства.

2.2 Точность обработки и контроль качества поверхности

Точность обработки литьевой формы для изготовления пластиковых лопаток вентилятора напрямую влияет на качество готовых пластиковых лопаток. Распространенные методы контроля качества включают:

●Использование КИМ для проверки критических размеров;

●Использование высокоточных режущих инструментов и приспособлений для обеспечения точности обработки;

●Контроль температуры и влажности в зоне обработки для снижения ошибок, вызванных внешними факторами;

●Выполнение полировки поверхности для достижения требуемой шероховатости поверхности (например, Ра ≤ 0,8 мкм).

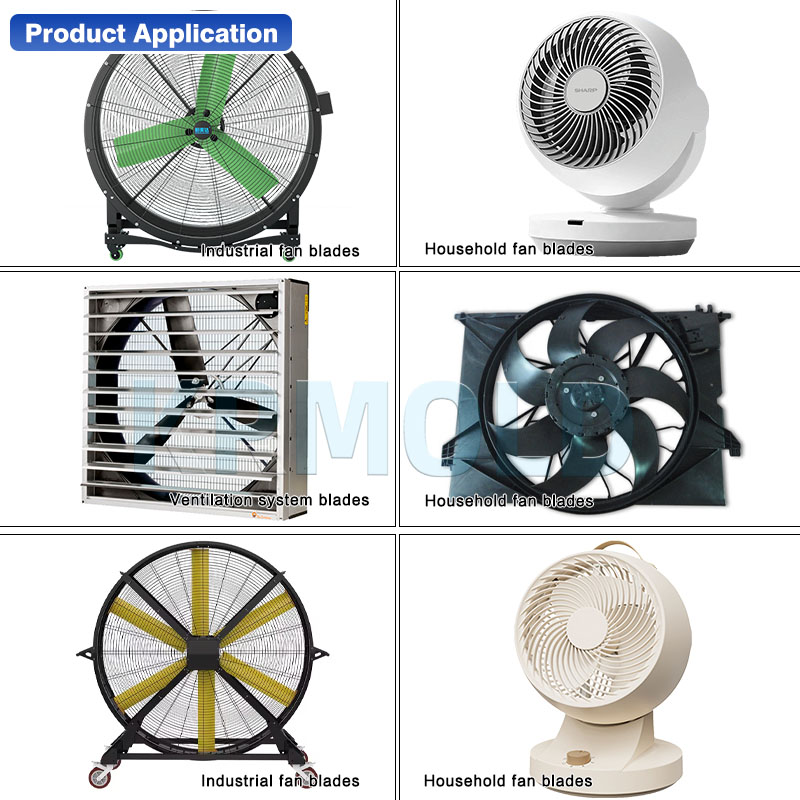

3/Применение литьевых форм для пластиковых лопаток вентилятора

3.1 Литье под давлением пластиковых лопастей вентилятора для электронного оборудования Лопасти вентиляторов широко используются в системах теплоотвода электронных устройств, таких как компьютеры и серверы, для обеспечения стабильной работы. Кроме того, продуманная конструкция может значительно повысить эффективность теплообмена, обеспечивая более эффективное рассеивание тепла от оборудования.   3.2 Литье под давлением пластиковых лопаток вентилятора для систем кондиционирования воздуха В системах кондиционирования воздуха конструкция и изготовление лопастей вентилятора напрямую влияют на циркуляцию воздуха в помещении и эффективность охлаждения. Высококачественные пластиковые лопасти вентилятора могут значительно повысить общую эффективность кондиционирования, тем самым повышая экологичность и энергоэффективность.   3.3 Пресс-форма для литья пластиковых лопаток вентилятора для автомобильной промышленности Широко используемые в системах охлаждения автомобильных двигателей лопасти вентилятора помогают рассеивать тепло, повышают эффективность двигателя и гарантируют стабильную работу автомобиля в различных условиях вождения.   3.4 Пресс-форма для литья пластиковых лопаток вентилятора для промышленного производства Обеспечивая безопасную и эффективную рабочую атмосферу, лопасти вентиляторов используются в промышленном производстве для сушки, удаления пыли и вентиляции. Поддержание комфортной производственной среды зависит от этих характеристик.

4/Основные элементы конструкции литьевой формы для пластиковых лопаток вентилятора

4.1 Выбор материала

Полипропилен (ПП): отличная термостойкость, химическая стойкость и ударопрочность, а также невысокая стоимость.

Поливинилхлорид (ПВХ): обладает высокой устойчивостью к коррозии, подходит для изготовления труб и напольных покрытий.

Полиэтилен (ПЭ): гибкий и химически стойкий, обычно используется для изготовления пленок и контейнеров.

Полистирол (ПС): Высокая прозрачность и хорошая теплоизоляция, подходит для одноразовой посуды и упаковочных коробок.

4.2 Показатели эффективности материалов

Механические свойства: включая прочность на растяжение, прочность на изгиб и ударную вязкость.

Физические свойства: такие как плотность, температура плавления, температура стеклования и водопоглощение.

Химические свойства: устойчивость к кислотам и щелочам, устойчивость к растворителям и высоким температурам.

Электрические свойства: прочность изоляции, диэлектрическая проницаемость и удельное сопротивление.

Эти показатели помогут инженерам определить, подходит ли материал для конкретного применения лопасти вентилятора, обеспечивая оптимальную производительность лопасти вентилятора.

4.3 Структура и компоненты литьевой формы для пластиковых лопаток вентилятора

Стационарная форма: крепится к литьевой машине, в ней размещается сердцевина литьевой формы для пластиковых лопастей вентилятора и обеспечивается ее взаимодействие с подвижной формой для завершения литья под давлением.

Подвижная форма: подвижная форма, которая работает вместе со стационарной формой для завершения процесса литья под давлением, соединяя литниковую систему и сопла.

Литниковая система: канал, по которому расплавленный пластик подается в полость формы, включая литник, питатель и сопла.

Система охлаждения: контролирует температуру литьевой формы для изготовления пластиковых лопастей вентилятора с помощью циркулирующей охлаждающей воды, обеспечивая быстрое охлаждение и затвердевание пластикового изделия для извлечения из формы.

4.4 Конструкция литников и сопел

Равномерное заполнение формы для литья пластиковой лопатки вентилятора расплавленным пластиком зависит от правильной конструкции литникового канала. В процессе изготовления литник следует устанавливать в самом тонком месте лопасти вентилятора или близко к центру. Плавность течения пластика также зависит от соответствия формы сопла и литника.

4.5 Конструкция системы охлаждения

Конструкция системы охлаждения напрямую влияет на время формования и качество пластиковых лопастей вентилятора. Быстрое охлаждение и отверждение пластика зависят от достаточной циркуляции охлаждающей воды и равномерного распределения её каналов. Более того, для продления срока службы системы охлаждения необходим периодический уход за ней, гарантирующий свободный поток воды.

4.6 Механизмы вытягивания и выброса сердечника

Механизм вытягивания сердечника гарантирует, что лезвия будут извлечены из стержня целиком.литьевая форма для пластиковых лопастей вентилятора, но система выталкивания помогает выталкивать формованные лопасти вентилятора, предотвращая их слипание. Для обеспечения лёгкого извлечения из формы необходимо взаимодействие обоих механизмов.
